首次配置
按照指南完成开机、2.4 GHz Wi-Fi 配网和语音服务配置。
快速使用指南
ESP32-S3
16 MB Flash · 8 MB PSRAM
2.8 英寸
320 × 240 · GT911 电容触摸
双麦输入
ES7210 ADC · ES8311 DAC
2 个已合并 PR
xiaozhi-esp32 · esp-brookesia

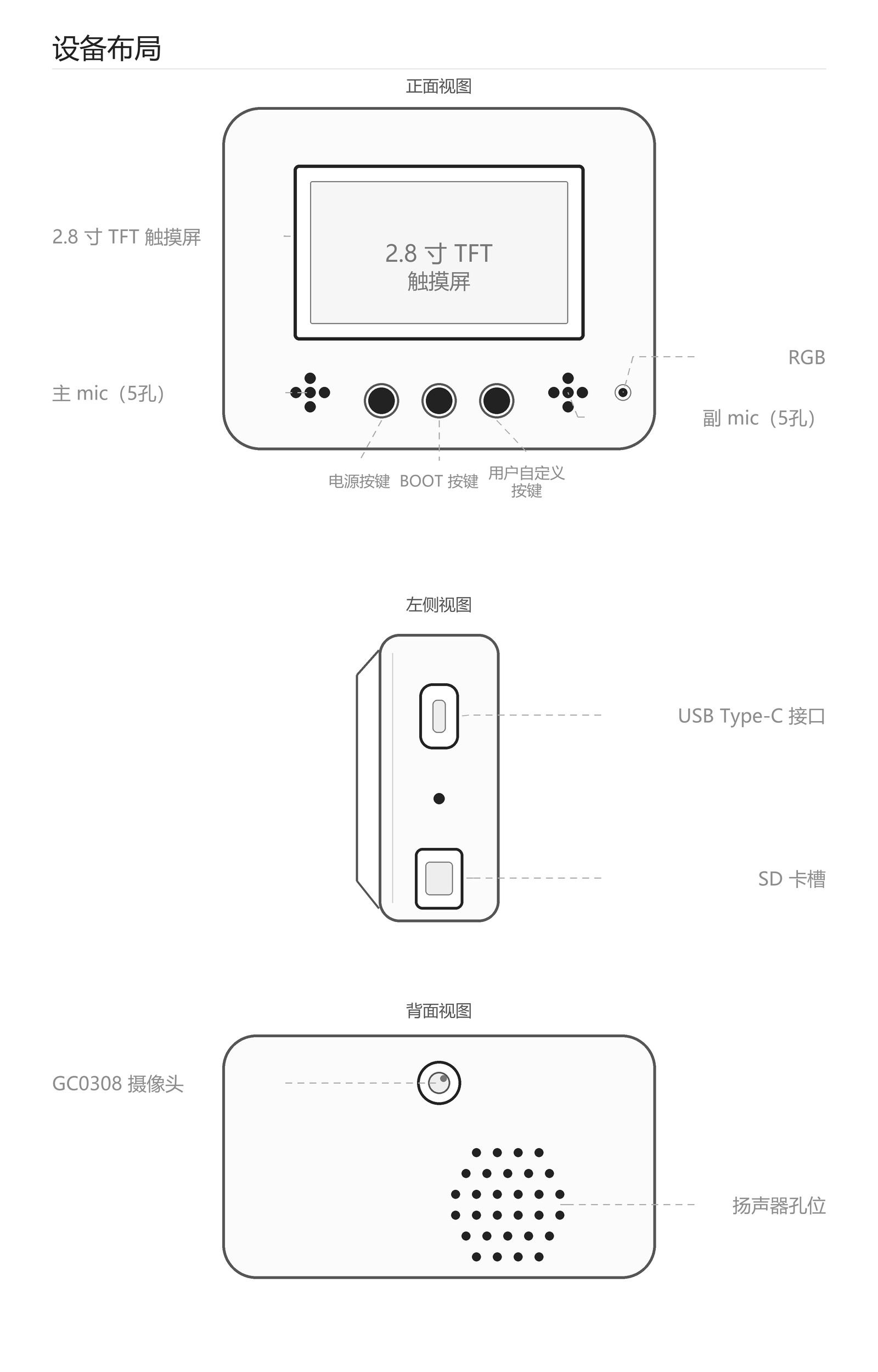

板载硬件
关键器件与接口配置
当前硬件以 ESP32-S3-WROOM-1-N16R8 为核心，音频、显示、摄像头、存储与电源管理配置如下。

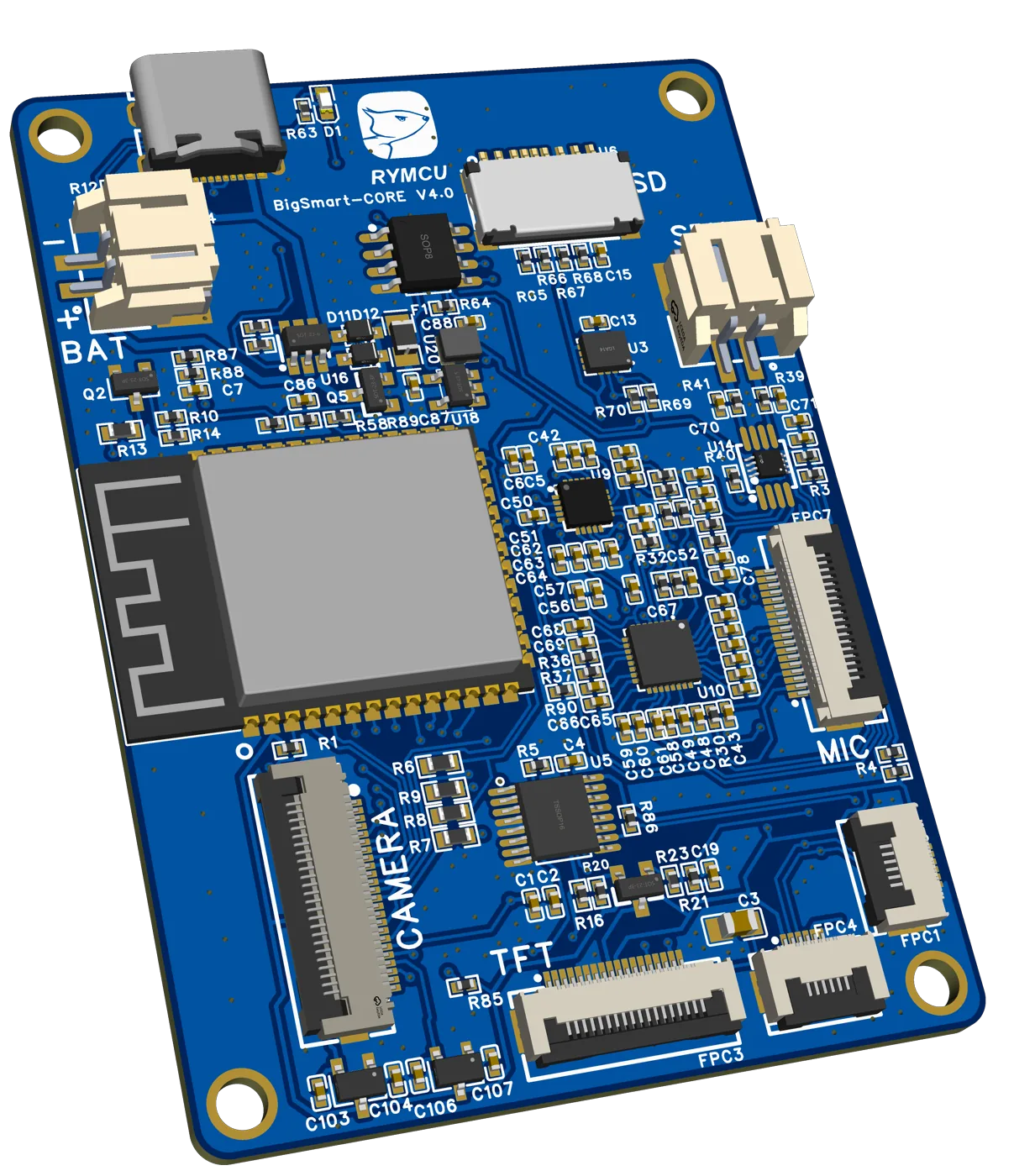

正在加载 3D 主板模型...
计算与连接
- 主控模组
- ESP32-S3-WROOM-1-N16R8
- 存储配置
- 16 MB Flash / 8 MB PSRAM
- 无线连接
- 2.4 GHz Wi-Fi / Bluetooth LE
- USB
- Type-C · 5 V 供电 · 原生 USB（D- GPIO19 / D+ GPIO20）
音频链路
- 物理麦克风
- 2 个（MIC1 主麦 / MIC2 副麦）
- 输入通道
- ES7210 四通道 ADC；MIC3 为 AEC 参考，MIC4 预留
- 扬声器链路
- ES8311 DAC / NS4150B 功放
- 数字音频
- I2S（MCLK / WS / BCLK / DIN / DOUT）
显示与传感
- 显示屏
- 2.8 英寸 ST7789 · 320 × 240 · RGB565
- 触摸
- GT911 电容触摸 · I2C
- 摄像头
- GC0308 · DVP · 640 × 480 @ 16 FPS
- 姿态传感
- QMI8658 六轴 IMU · I2C
存储、电源与控制
- 扩展存储
- MicroSD · SDMMC 1-bit（CLK / CMD / DAT0）
- 电池与充电
- 3.7 V 单节锂电池 · TP4057
- 供电路径与检测
- USB/电池自动切换 · 充电状态与电池电压检测

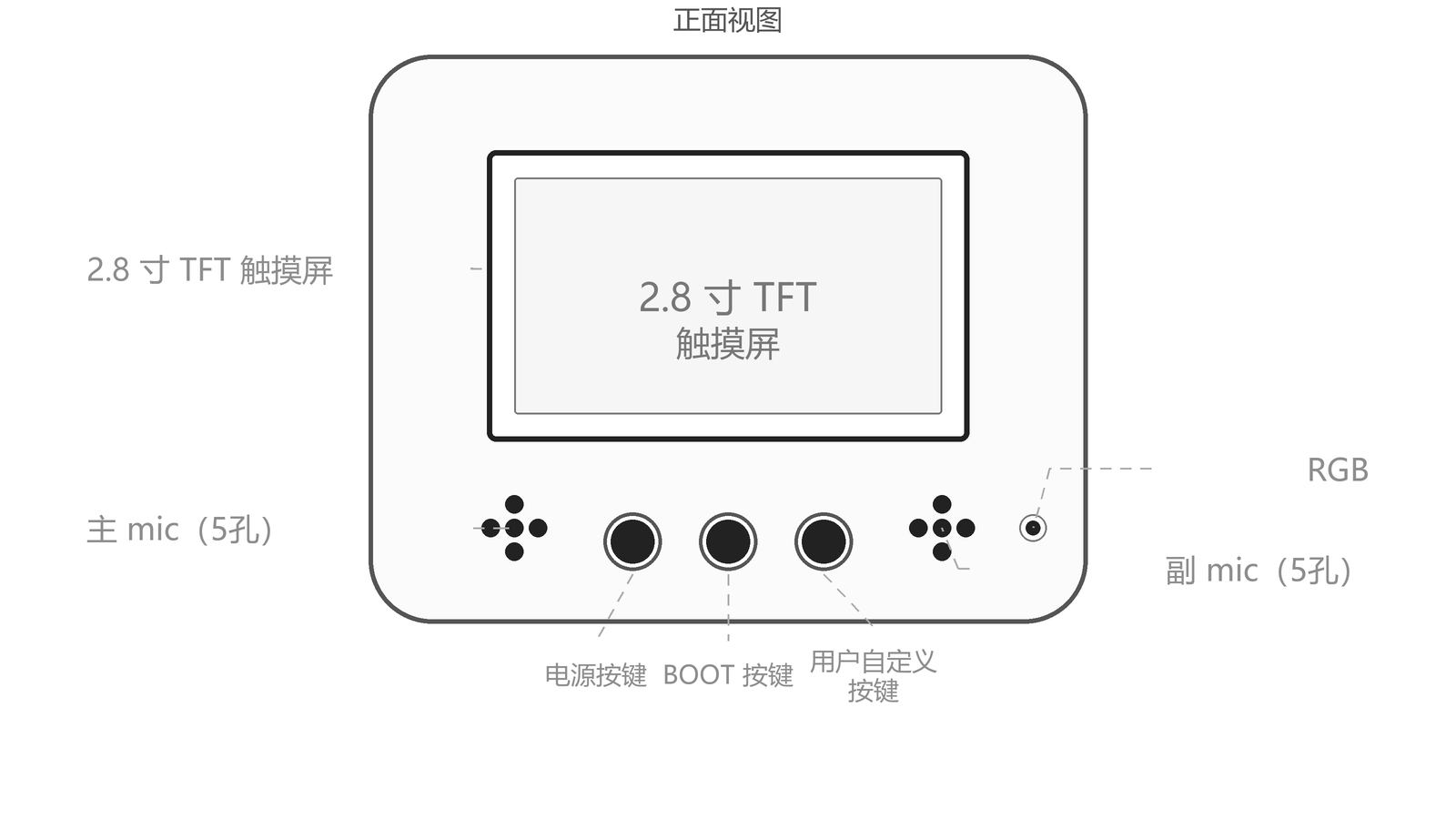

- 按键与指示
- 电源键 · Boot（GPIO0）· 自定义键（GPIO10）· WS2812B（GPIO43）
固件与文档
固件、文档与二次开发资料
仓库提供预编译合并固件、使用文档与可编辑工程文件。RYMCU V2.3.28 固件包含联网语音、本地音乐、内置游戏和 NES 启动器；文档记录首次配置、功能使用与烧录流程。

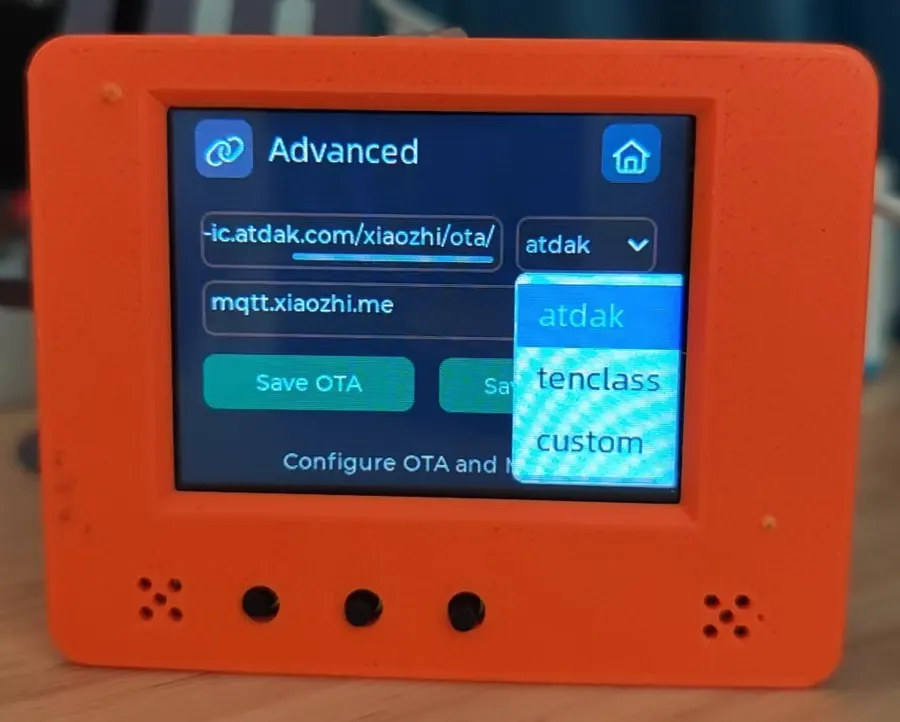

语音服务配置
预置服务商选择、自定义服务器配置与设备绑定

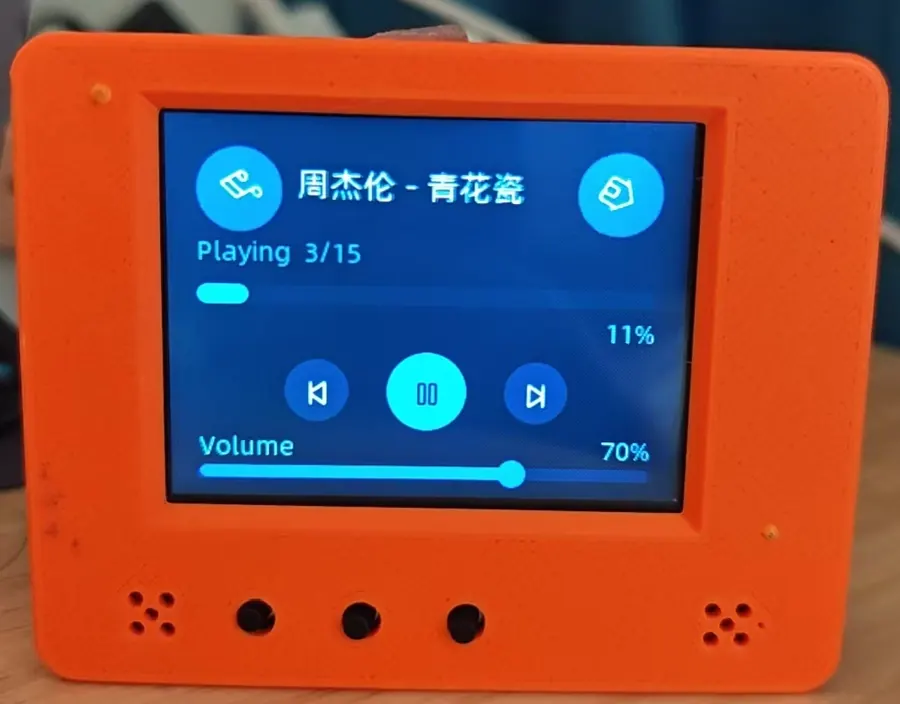

本地音乐播放
从 MicroSD 读取并播放 MP3

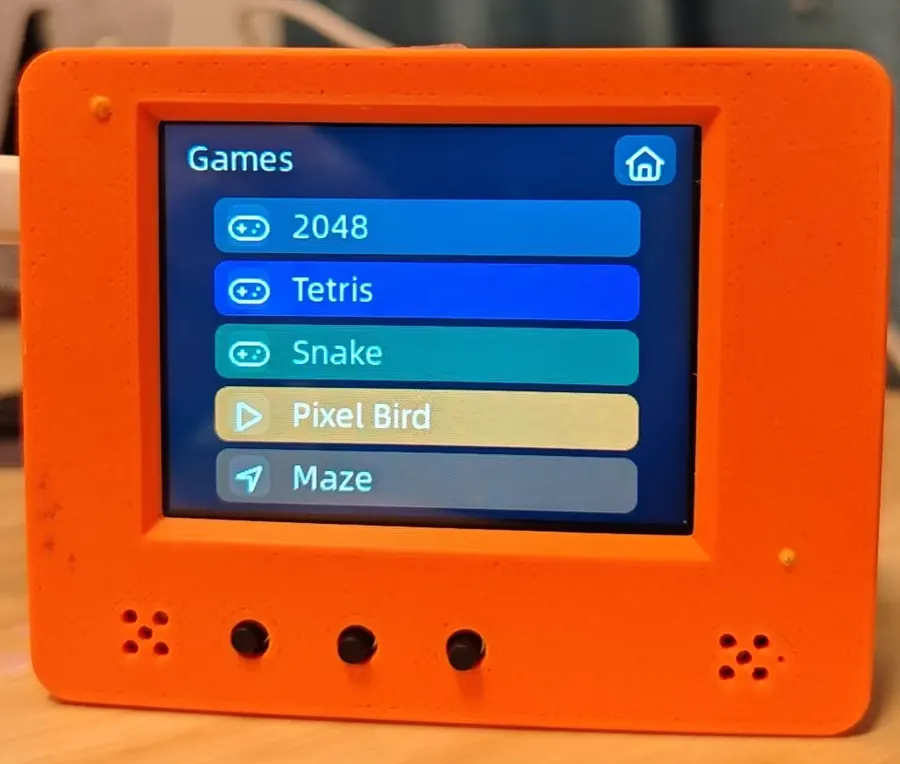

内置游戏与 NES
运行内置游戏，或从 MicroSD 加载 NES ROM
